Un rilievo architettonico accurato è il punto in cui nasce un progetto che regge il cantiere. Prima di disegnare qualsiasi pianta, bisogna sapere con certezza come è fatto lo spazio reale: quote, spessori, impianti esistenti, deviazioni rispetto alle planimetrie catastali. Quando questo passaggio viene fatto in fretta, o peggio saltato, gli errori non spariscono: si spostano più avanti, nel momento più caro possibile, cioè in cantiere. Il rilievo e la modellazione BIM che ne deriva sono lo strumento con cui un progetto smette di essere un’ipotesi e diventa una base affidabile per chi costruisce.
Hai un progetto simile? Ne parliamo in una chiamata gratuita di 15 minuti, senza impegno.
Prenota ora →Cosa comprende un rilievo architettonico prima di un progetto esecutivo
Un rilievo architettonico non è una semplice misurazione delle stanze. Significa ricostruire con precisione la geometria reale dell’edificio: altezze nette, spessori dei muri portanti, posizione di pilastri e travi, quote dei solai, pendenze dei pavimenti. Include anche la mappatura degli impianti esistenti dove sono ispezionabili, e il confronto tra la planimetria catastale e lo stato di fatto, che quasi sempre presentano scostamenti.

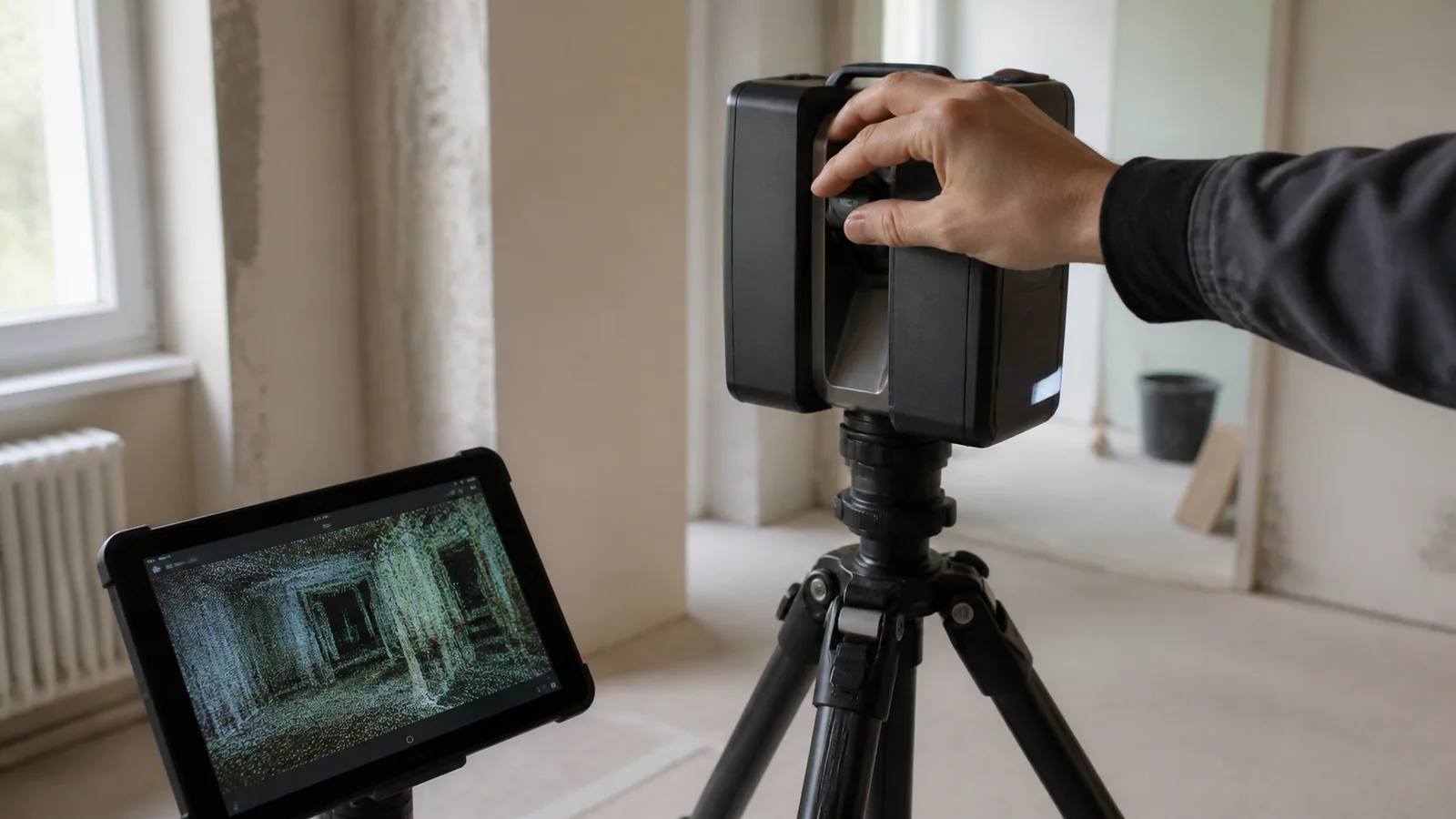

Questo lavoro viene fatto oggi con strumenti digitali — laser scanner o fotogrammetria — che restituiscono una nuvola di punti da cui si estraggono piante, sezioni e prospetti con margini di errore minimi. Rispetto al rilievo con metro e livella, il vantaggio non è solo la velocità: è la possibilità di verificare in ogni momento un dato che con un rilievo manuale andrebbe ripreso di persona.
Su un edificio esistente, soprattutto se costruito prima che esistessero standard costruttivi uniformi, la differenza tra planimetria catastale e stato di fatto può riguardare quote di piano, spessori dei muri o posizione reale dei pilastri. Un rilievo architettonico fatto bene registra ogni scostamento e lo porta dentro il progetto, invece di scoprirlo quando l’impresa ha già iniziato le demolizioni. È un lavoro che richiede tempo dedicato sul posto, non una stima fatta a distanza sulla base di planimetrie vecchie di decenni.
Un progetto disegnato su una planimetria imprecisa è un progetto sbagliato fin dal primo tratto, anche se il disegno è perfetto.
Dal rilievo al modello BIM: come nasce un progetto coordinato

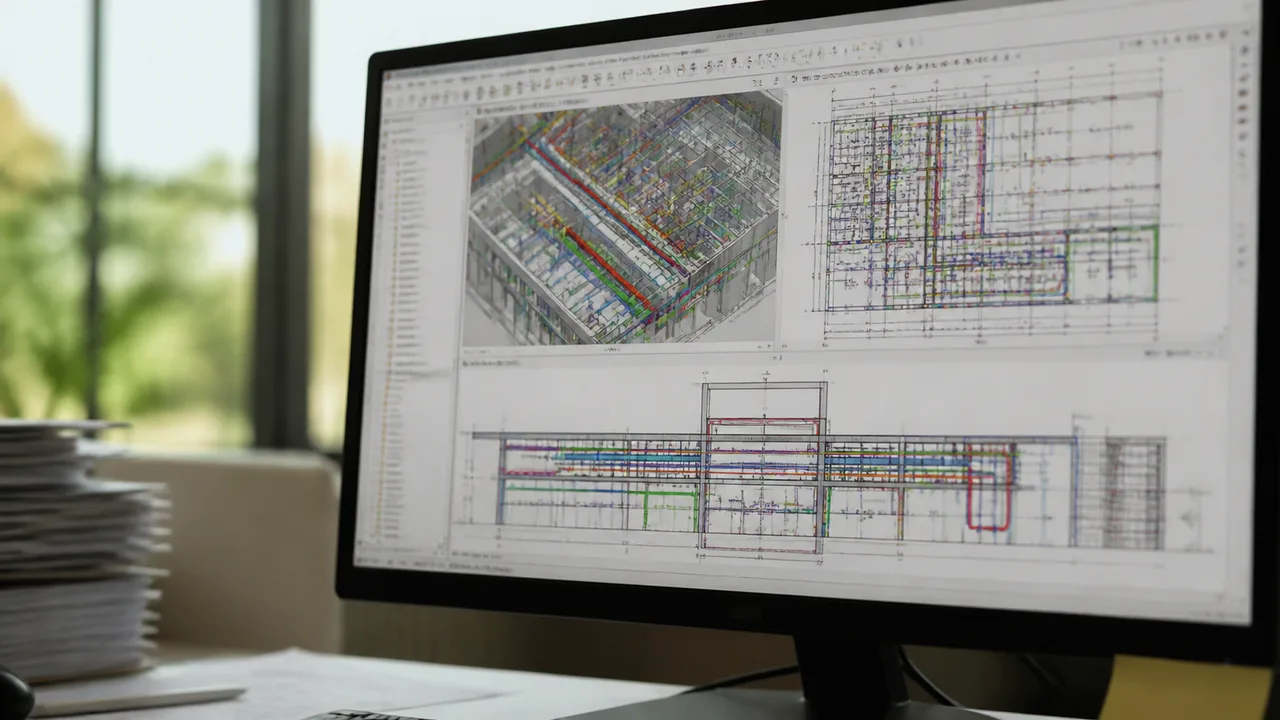

Il rilievo diventa utile quando i dati raccolti confluiscono in un modello BIM, cioè un modello digitale in cui architettonico, strutturale e impiantistico sono coordinati nello stesso ambiente. Ogni elemento — un muro, una trave, una colonna di scarico — è un oggetto con le sue proprietà reali, non solo una linea su un disegno.
Questo cambia il modo in cui si individuano i problemi. In un progetto disegnato su più tavole separate, un conflitto tra una trave e un nuovo controsoffitto o tra un tubo e un pilastro emerge spesso solo in cantiere, quando è già tardi per correggerlo senza costi aggiuntivi. Nel modello BIM lo stesso conflitto viene individuato a tavolino, prima che venga aperta una sola parete.
| Aspetto | Rilievo tradizionale + CAD 2D | Rilievo digitale + modello BIM |
|---|---|---|
| Precisione geometrica | Dipende dalla cura manuale, margini di errore variabili | Nuvola di punti, scostamenti minimi e verificabili |
| Coordinamento tra discipline | Tavole separate, controllo manuale delle interferenze | Modello unico, interferenze segnalate automaticamente |
| Gestione delle modifiche | Ogni modifica va riportata a mano su ogni tavola | Le modifiche si propagano su piante, sezioni e computi |
| Momento in cui emergono gli errori | Spesso in cantiere, a lavori iniziati | In fase di progetto, prima dell’apertura del cantiere |
Perché un progetto impreciso genera varianti e costi in cantiere
Le varianti in corso d’opera nascono quasi sempre dagli stessi due motivi: un dato di rilievo sbagliato o un’interferenza tra impianti e strutture non vista in tempo. Quando l’impresa scopre in cantiere che una tramezzatura non sta dove indicato, o che una canna fumaria interseca una trave, il progetto va corretto sul momento. Le correzioni sul momento costano più del doppio di una modifica fatta a tavolino, perché comportano demolizioni, materiale già ordinato e fermi cantiere.
Un preventivo costruito su un rilievo approssimativo è per definizione un preventivo ottimistico. Chi promette un prezzo chiuso senza aver verificato lo stato reale dei locali sta scommettendo che nulla vada storto, ed è una scommessa che perde spesso. Chi invece parte da un rilievo puntuale e da un progetto coordinato in BIM ha già eliminato la maggior parte delle sorprese prima che il cantiere apra: è il presupposto di una ristrutturazione chiavi in mano dove il prezzo concordato all’inizio resta quello effettivamente pagato alla fine.
La differenza tra un cantiere ordinato e un cantiere che si allunga non si vede al sopralluogo iniziale: si vede in come è stato fatto il rilievo.
Il rilievo e il BIM nel metodo di lavoro
Il rilievo digitale e la modellazione BIM non sono un passaggio isolato: fanno parte di un percorso più ampio che porta dallo studio di fattibilità al progetto esecutivo, fino alla direzione lavori in cantiere. Ogni fase si appoggia sui dati raccolti in quella precedente, così un errore iniziale non si trascina fino alla fine.
| Fase | Cosa succede | Perché conta |
|---|---|---|
| Rilievo digitale | Scansione dello stato di fatto, confronto con il catasto | Elimina le assunzioni sbagliate sui dati di partenza |
| Modello BIM coordinato | Architettonico, strutture e impianti nello stesso ambiente | Individua le interferenze prima dell’apertura del cantiere |
| Progetto esecutivo | Tavole, capitolato e computo derivati dal modello | Il preventivo riflette il progetto reale, non un’ipotesi |
| Direzione lavori | Controllo in cantiere sulla base del modello | Le varianti si riducono a casi davvero imprevedibili |
Questo è il senso pratico del metodo in sei fasi applicato ai progetti di ristrutturazione e nuova costruzione: un progetto preciso a monte non è un costo aggiuntivo, è la spesa che evita le variazioni più care a valle.
Quando serve davvero un rilievo con modellazione BIM
Non tutti gli interventi hanno bisogno dello stesso livello di dettaglio. Una tinteggiatura o una sostituzione di pavimenti senza toccare gli impianti può bastarsi con un rilievo semplice. Il discorso cambia quando il progetto tocca strutture, distribuzione degli spazi o impianti: in quei casi ogni parete spostata, ogni nuovo bagno, ogni apertura in un muro portante interagisce con elementi che non si vedono a occhio nudo, come tubazioni sotto traccia o travi nascoste da un controsoffitto.
In un progetto di nuova costruzione il rilievo riguarda il lotto e il contesto — quote del terreno, distanze dai confini, sottoservizi — più che un edificio esistente, ma il principio non cambia: il modello BIM nasce da dati reali, non da ipotesi di cantiere. È lo stesso motivo per cui, nella progettazione di spazi commerciali o di ville con impianti complessi, il rilievo digitale è un passaggio che si ripaga da solo: individuare un conflitto tra un condotto di ventilazione e una trave costa qualche ora di verifica nel modello, mentre risolverlo a muri già aperti costa giorni di fermo cantiere.
Domande frequenti sul rilievo architettonico e il BIM
Quanto tempo richiede un rilievo architettonico con laser scanner?
Per un appartamento di dimensioni medie il rilievo sul posto richiede in genere una sola giornata di sopralluogo. L’elaborazione della nuvola di punti in piante, sezioni e modello BIM avviene nei giorni successivi, prima dell’avvio della fase di progetto esecutivo.
Il rilievo BIM serve anche per una piccola ristrutturazione?
Sì, soprattutto quando l’intervento tocca strutture, impianti o distribuzione degli spazi. Anche in un appartamento di piccole dimensioni un errore di quota o un’interferenza non vista genera una variante, indipendentemente dalle metrature in gioco.
Cosa succede se si parte da un progetto disegnato senza un rilievo accurato?
Il progetto si basa su dati presunti anziché reali. Le differenze emergono in cantiere sotto forma di modifiche non previste, che allungano i tempi e alzano i costi rispetto al preventivo iniziale.
Il modello BIM sostituisce il capitolato e il computo metrico?
No, li rende più affidabili. Capitolato e computo vengono derivati dal modello coordinato, quindi riflettono quantità e lavorazioni reali invece di una stima fatta su un progetto 2D non verificato.
